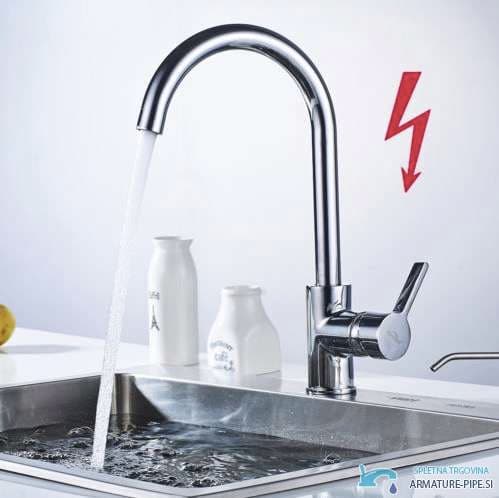

Zakaj običajna tlačna pipa ne sme na odprti grelnik?
Odprti (netlačni) grelnik ni grajen za tlak vodovodnega omrežja — njegova posoda je stalno odprta proti ozračju. Običajna tlačna pipa iztok zapre, tlak omrežja in raztezanje vode pri segrevanju pa lahko notranjo posodo razženeta. Proizvajalci grelnikov zato zahtevajo, da je odprti grelnik priključen izključno prek nizkotlačne (pretočne) mešalne baterije.
Mali grelniki vode pod ali nad koritom — s prostornino od 5 do 15 litrov — obstajajo v dveh izvedbah. Zaprti (tlačni) grelnik je zasnovan za tlak vodovodnega omrežja; na njegovo dotočno cev je treba vgraditi varnostni ventil. Odprti (netlačni) grelnik te zaščite nima: posoda je stalno odprta proti ozračju in vsak tlak, ki nastane v notranjosti, se sprosti navzven skozi izliv pipe.
Če na tak grelnik privijete običajno tlačno pipo, zaprete edino pot, po kateri se tlak sprošča. Slovenski tehnični pravilniki za vodovod navajajo oskrbovalni tlak na mestu priključitve praviloma od 2 do 6 barov; ljubljanski na mestu vodomera dopušča največ 6 barov. Tak tlak skupaj z raztezanjem vode med segrevanjem lahko tankostensko posodo razžene.
Nemška strokovna revija Haustec je dokumentirala primera s 75.000 in 35.000 evri škode; ko posoda poči, hladna voda neomejeno doteka v prostor. Isti vir opozarja, da se v Nemčiji letno zgodi na stotine takih škod in da odprte grelnike napačno priključijo tudi zaposleni v strokovnih podjetjih. Ne gre torej za redek spodrsljaj laika, ampak za napako, ki se ponavlja. Tip grelnika zato preverite pred nakupom pipe, tudi če montažo prepuščate monterju.
Kako prepoznate odprti (netlačni) grelnik?
Najzanesljivejši znak je napisna tablica ali navodila grelnika: odprti modeli so označeni kot »netlačni«, v nemških dokumentih »drucklos« ali »offen«. Doma to potrdita še dva znaka — en sam (hladen) stenski priklop pod koritom in obstoječa pipa s tremi priključnimi cevkami. Črk v oznaki modela ne ugibajte; pri Gorenju O in U pomenita nadumivalniško in podumivalniško izvedbo.
Za preverjanje ne potrebujete orodja — dovolj sta svetilka in dve minuti pod koritom.
- Napisna tablica ali navodila grelnika: odprti modeli so označeni »netlačni«, pri nemških proizvajalcih »drucklos« ali »offen«. Črk v imenu modela ne prevajajte po občutku. Pri Gorenju O in U pomenita nadumivalniško (nad koritom) oziroma podumivalniško (pod koritom) izvedbo, ne odprtega sistema.
- Stenski priklop: en sam (hladen) priklop in mali grelnik pod koritom pomenita nizkotlačni sistem. Če iz stene prideta topla in hladna cev, sodi na korito običajna tlačna pipa.
- Obstoječa pipa: preštejte priključne cevke. Tri pomenijo nizkotlačni sistem, dve tlačnega.
- Položaj grelnika: zapišite si, ali visi nad koritom ali pod njim. Proizvajalci ločijo nadumivalniško in podumivalniško izvedbo tako pri grelniku kot pri pripadajoči pretočni mešalni bateriji — to ni ista armatura.
Pozor na eno pogosto zamenjavo: »pretočni grelnik« je pri nas naprava, ki vodo greje sproti, brez zaloge. Tudi ti obstajajo v obeh izvedbah — tlačni in netlačni; mali netlačni pretočni grelniki se pogosto prodajajo v kompletu z ustrezno netlačno armaturo. Odloča torej odprti ali zaprti sistem, ne to, ali grelnik vodo hrani ali greje sproti. Izvedbo preverite v navodilih naprave.
Če po teh preverjanjih ostane dvom, ne ugibajte. Napačna izbira ni le funkcionalna napaka, ampak varnostno tveganje — poglejte v navodila grelnika, vprašajte monterja ali pišite nam.

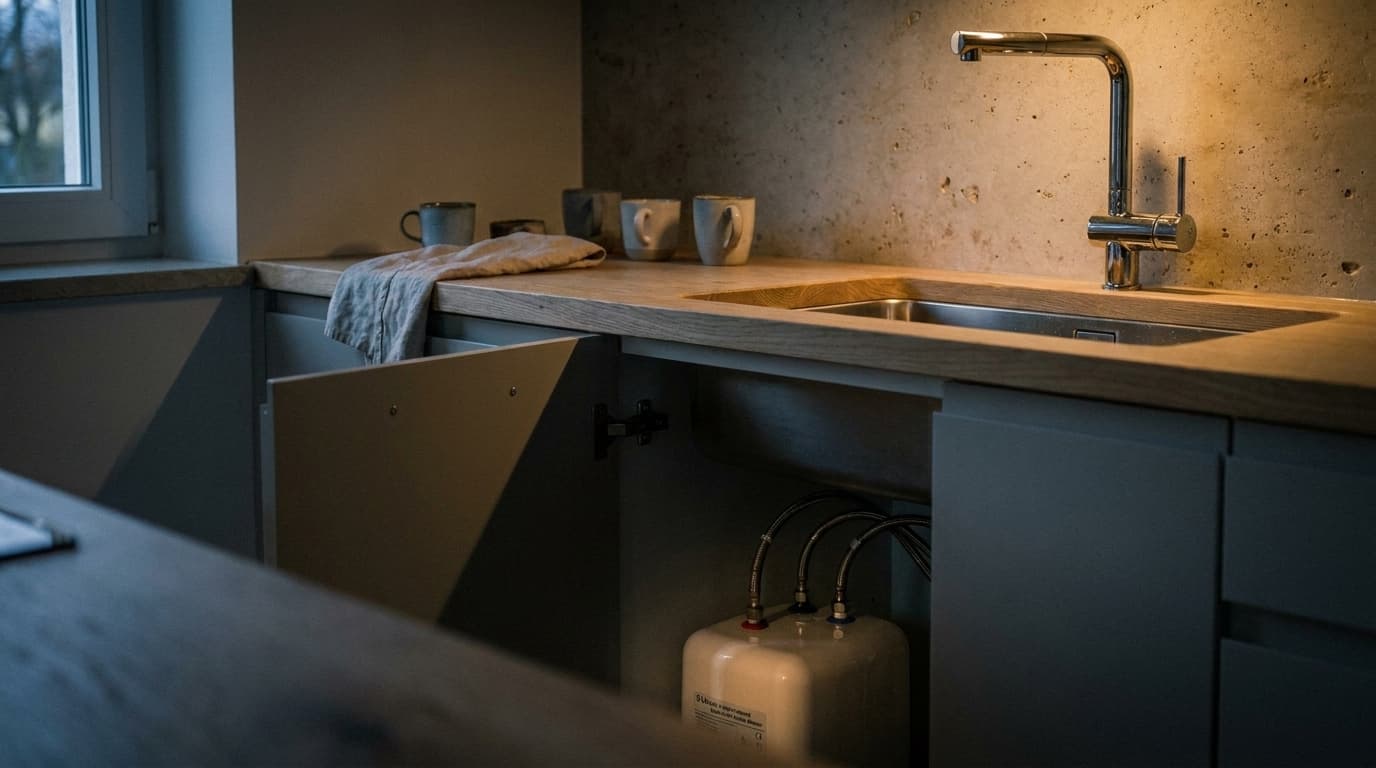

Kaj pomeni priklop na tri cevi?
Priklop na tri cevi pomeni, da ima nizkotlačna pipa tri priključne cevke: prva pripelje hladno vodo iz kotnega ventila (zapornega ventila pod koritom) v pipo, druga vodi hladno vodo iz pipe v grelnik, tretja vrača segreto vodo iz grelnika nazaj v pipo. Cevki za grelnik sta praviloma označeni modro (vstop) in rdeče (izstop), glavna dovodna cev je brez oznake.
- Hladna voda — kotni ventil
- Dotok v grelnik
- Topla voda iz grelnika
- Odprti (netlačni) grelnik · Nizkotlačna pipa — trije priključki
Posebnost, ki jo velja razumeti: nizkotlačna armatura tople vode sploh ne odpira. Ročica krmili dotok hladne vode v grelnik, ta pa segreto vodo pasivno izpodrine nazaj v pipo. Pot od grelnika do izliva ostaja ves čas odprta — prav zato posoda nikoli ni pod tlakom omrežja. Od tod tudi izraz pretočna mešalna baterija, ki ga za nizkotlačno pipo uporabljajo slovenska navodila grelnikov.
Zamenjani cevki sta med pogostejšimi vzroki težav: če po zaprtju ročice iz pipe še priteka vroča voda, sta modra in rdeča cevka verjetno zamenjani. Sicer pa ta sistem srečate povsod, kjer toplo vodo potrebujete na enem samem odjemnem mestu — v kuhinjah brez centralne tople vode, počitniških hišah, pisarnah in delavnicah. Odprti grelnik namreč oskrbuje samo eno odjemno mesto — to je del njegove zasnove, ne omejitev posameznega modela. Za nizko okno nad koritom obstaja tudi nizkotlačna poklopna izvedba, ki jo pred zapiranjem okna zložite.
Zakaj nizkotlačna pipa med segrevanjem kaplja?
Kapljanje iz izliva med segrevanjem je pri nizkotlačni pipi normalen in celo nujen pojav. Voda se pri segrevanju razteza, presežek pa lahko v odprtem sistemu odteče samo skozi izliv — pipa deluje tako rekoč kot varnostni ventil grelnika. Znak napake je šele dolgotrajno ali močno iztekanje, ki ne preneha po koncu segrevanja.
Navodila grelnikov to zapišejo naravnost: prostornina vode se med segrevanjem povečuje, presežek pa odteče skozi izliv mešalne baterije. Armatura v odprtem sistemu torej deluje tudi kot varnostni ventil. Nekaj kapelj po vsakem odjemu tople vode ni okvara. Tudi kratko kapljanje takoj po zaprtju ročice je praviloma le ostanek vode v izlivu, ne raztezna voda.
Obstajajo grelniki s protikapljajno funkcijo, ki raztezno vodo prestrežejo z vgrajeno izravnalno membrano. A niti ti niso povsem brez kapljanja. Pri zelo visokih nastavljenih temperaturah lahko plinski mehurčki iz izliva izrinejo ostanek vode; k pogostejšemu kapljanju prispevajo tudi zelo majhni, a pogosti odjemi vode.
KAPLJANJA NE USTAVLJAJTE NA SILO
Z močnejšim zategovanjem ročice kapljanja ne preprečite, pipo pa lahko pokvarite — če bi kapljanje povsem ustavili, bi v grelniku nastal nadtlak. Na izliv nizkotlačne pipe ne sodi običajen perlator ali omejevalnik pretoka; dovoljeni so izključno posebni regulatorji curka, predvideni za netlačne grelnike. Izliva nikoli ne zapirajte in ne podaljšujte s cevjo.
Če kapljanje ne preneha niti po koncu segrevanja, po vrsti preverite štiri stvari, preden pokličete serviserja.
- Cevki na grelniku: če po zaprtju ročice priteka vroča voda, sta modra in rdeča cevka verjetno zamenjani. Glavna dovodna cev (brez oznake) sodi na kotni ventil, modra na vstop grelnika, rdeča na izstop.
- Zrak v sistemu: grelnik izklopite iz elektrike, nato pipo pustite teči najprej v hladnem in nato v toplem položaju, dokler curek ne teče čist in brez brbotanja.
- Omejevalnik dotoka: ta drobni element sedi med kotnim ventilom in dovodno cevjo hladne vode in zaduši dotok na vrednost, ki jo grelnik prenese. Če ga monter ni vgradil, je dotok premočan in pipa po zaprtju dlje izteka.
- Pretok armature: preverite, ali polno odprta pipa presega največji dovoljeni pretok grelnika — o tem več v naslednjem odseku.
Kateri pretok in katera temperatura ustrezata grelniku?
Vsak odprti grelnik ima največji dovoljeni pretok, ki je zapisan v tabeli podatkov naprave. Armaturo je treba ob montaži nastaviti tako, da polno odprta te vrednosti ne preseže. Tudi temperaturo omejite premišljeno: pri visokih izstopnih temperaturah obstaja nevarnost oparin, zato je varčni položaj omejilnika pogosto tudi najvarnejši.
To je merilo, ki ga kupci najpogosteje spregledajo. Navodila malih odprtih grelnikov izrecno zahtevajo, da monter nastavi pretok in upošteva največji dovoljeni pretok pri polno odprti armaturi; vrednost je v tabeli podatkov naprave. Nizkotlačne pipe torej niso poljubno zamenljive niti med sabo: armatura z izdatnejšim curkom lahko preseže zmogljivost majhnega grelnika, posledica pa je mlačna voda ali dolgotrajno iztekanje po zaprtju.
Pri temperaturi velja podobna previdnost. Mali grelniki imajo omejilnik, ki ga je mogoče zakleniti na eno od predvidenih stopenj, priporočeni varčni položaj pa da temperaturo, primerno za vsakodnevno rabo. Pri visokih izstopnih temperaturah obstaja nevarnost oparin. Nizkotlačne pipe praviloma nimajo termostatske omejitve temperature — v gospodinjstvu z majhnimi otroki je zato nizko nastavljen omejilnik na grelniku glavna zaščita.

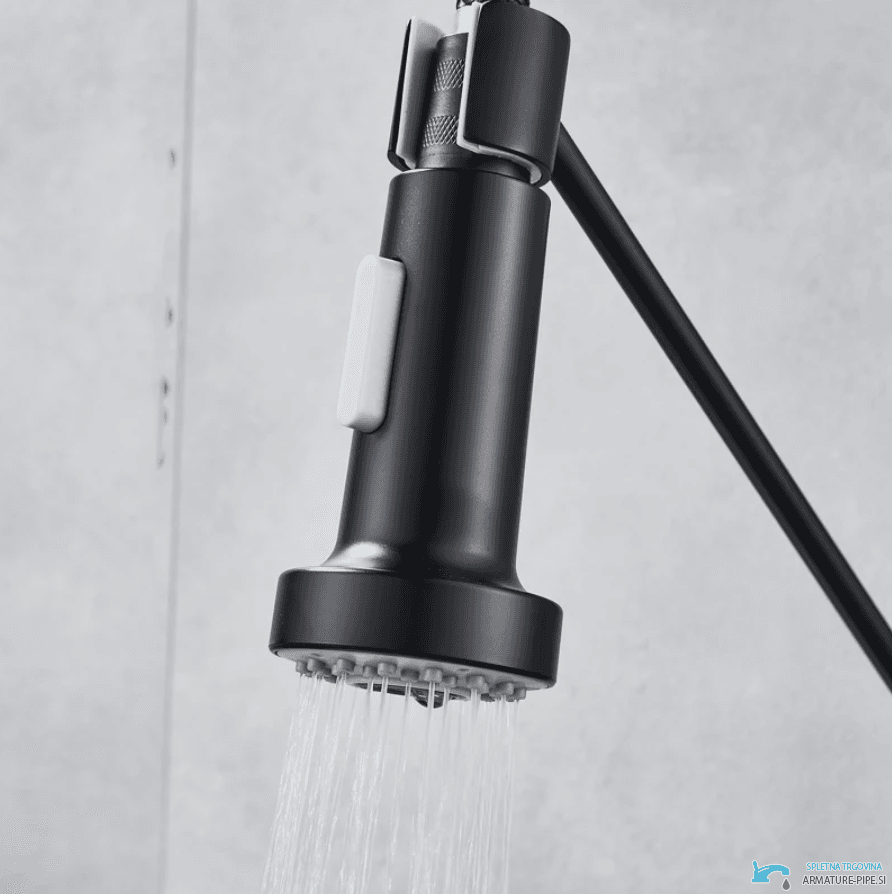

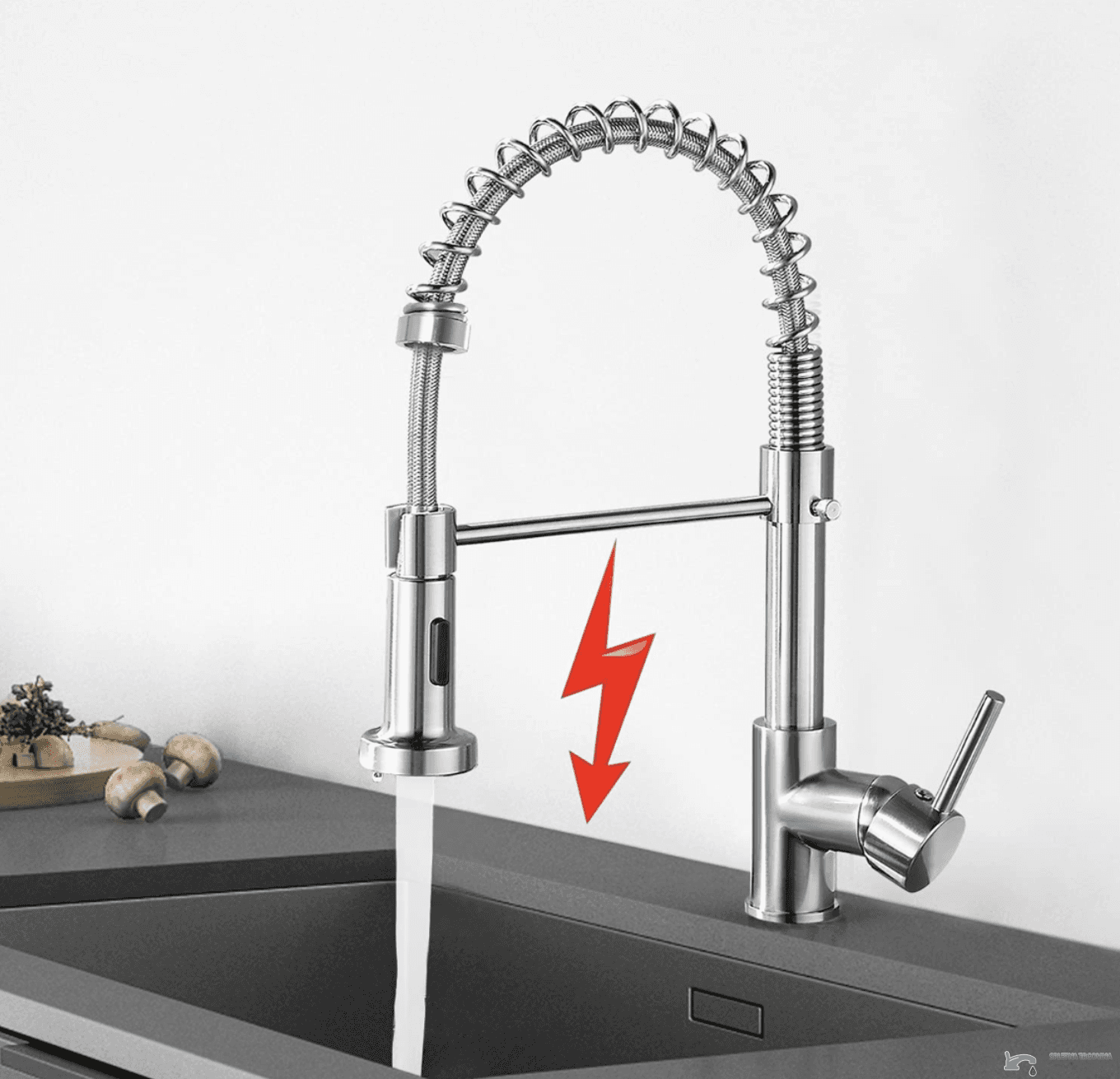

Ali sme biti nizkotlačna pipa izvlečna?
Sme, če je armatura kot celota nizkotlačna in ima tri priključke — proizvajalec jo mora tako navajati. Prepoved iz navodil grelnikov velja za naknadno dodane cevi in nastavke na izlivu: izliv nizkotlačne pipe je hkrati odzračevanje sistema, zato ga ne smete zapreti, podaljšati ali nanj priviti navadnega perlatorja.
Razlika je pomembna, ker sta si napotka na videz nasprotujoča. Navodila grelnikov prepovedujejo podaljševanje izliva s cevjo in zahtevajo posebne regulatorje curka za netlačne grelnike — govorijo o naknadnem posegu v obstoječo armaturo. Tovarniško izvlečna nizkotlačna pipa je nekaj drugega: pot odzračevanja je predvidena v njeni konstrukciji, tri priključne cevke pa ostanejo. Odločilno je, da izliva ne spreminjate sami. Če navodila vašega grelnika izvlečnih izvedb ne dopuščajo, obveljajo navodila grelnika.
Nizkotlačna ali tlačna pipa: v čem je razlika?
Razlika je v priklopu in v tem, kateri grelnik pipa sme oskrbovati. Nizkotlačna pipa ima tri priključne cevke, sodi na odprti (netlačni) grelnik z enim odjemnim mestom in med segrevanjem kaplja. Tlačna pipa ima dve cevki ter sodi na centralno toplo vodo ali zaprti tlačni grelnik z varnostnim ventilom.
Razlike so na papirju videti drobne, v praksi pa odločilne. Tabela povzame, kaj pomeni vsaka izbira.
| Merilo | Nizkotlačna pipa | Običajna tlačna pipa |
|---|---|---|
| Priklop | Tri priključne cevke (neoznačena, modra, rdeča) | Dve priključni cevki (topla in hladna voda) |
| Tip grelnika | Odprti (netlačni) grelnik, običajno 5–15 l; tudi netlačni pretočni grelnik | Zaprti (tlačni) grelnik ali centralna topla voda |
| Odjemna mesta | Eno — grelnik oskrbuje samo to pipo | Več; zaprti sistem zahteva varnostni ventil na dotočni cevi |
| Pretok | Omejen z največjim dovoljenim pretokom grelnika (npr. 5 l/min) | Omejen s tlakom in prerezom napeljave |
| Kapljanje med segrevanjem | Iz izliva pipe — normalen, celo nujen pojav | Pipa ne kaplja; pri zaprtem grelniku lahko kaplja varnostni ventil |
| Ob napačni izbiri | Zamenjava se v praksi dogaja in je vzrok dokumentiranih vodnih škod; različno število cevk je znak, ne varovalka | Na odprtem grelniku lahko notranja posoda poči — velika vodna škoda |
V naši ponudbi so nizkotlačne pipe za bojler ločena kategorija. Preden naročite, v naslovu ali specifikaciji izdelka preverite, da izrecno navaja nizkotlačni priklop oziroma tri cevi — nekaj modelov je na voljo v obeh izvedbah, zato je podatek na izdelku merodajnejši od kategorije. Če vam ni jasno, pišite nam in preverimo namesto vas.
Tehnična omejitev grelnika ne pomeni, da se morate odpovedati videzu. Nizkotlačne izvedbe obstajajo v kromu, beli, mat črni in v naši liniji ELITE EDITION.
NT1311Krom nizkotlačna kuhinjska armatura za grelnik (bojler) | Pipa EYN NT1311189,00 €Ogled →
NTB1511Bela nizkotlačna kuhinjska armatura na tri cevi | Pipa NTB1511279,00 €Ogled →
NT1252Mat črna nizkotlačna kuhinjska armatura EYN NT1252 | Pipa na tri cevi za grelnike229,00 €Ogled →
KFL2244Nizkotlačna kuhinjska armatura ELITE EDITION KFL2244 s 3 priključki, izvlečno prho in črnim zaključkomOgled →Kako negujete nizkotlačno pipo?

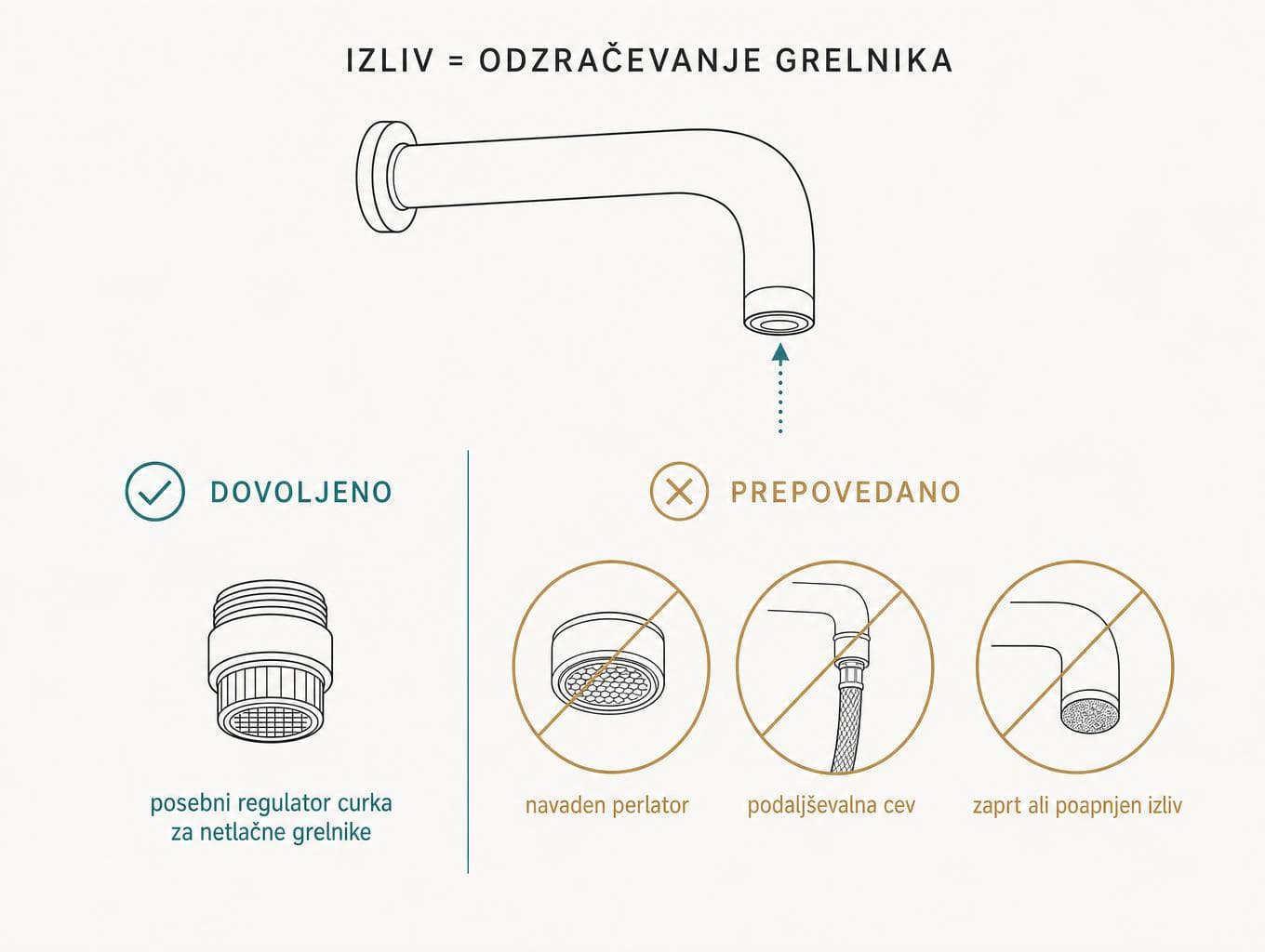

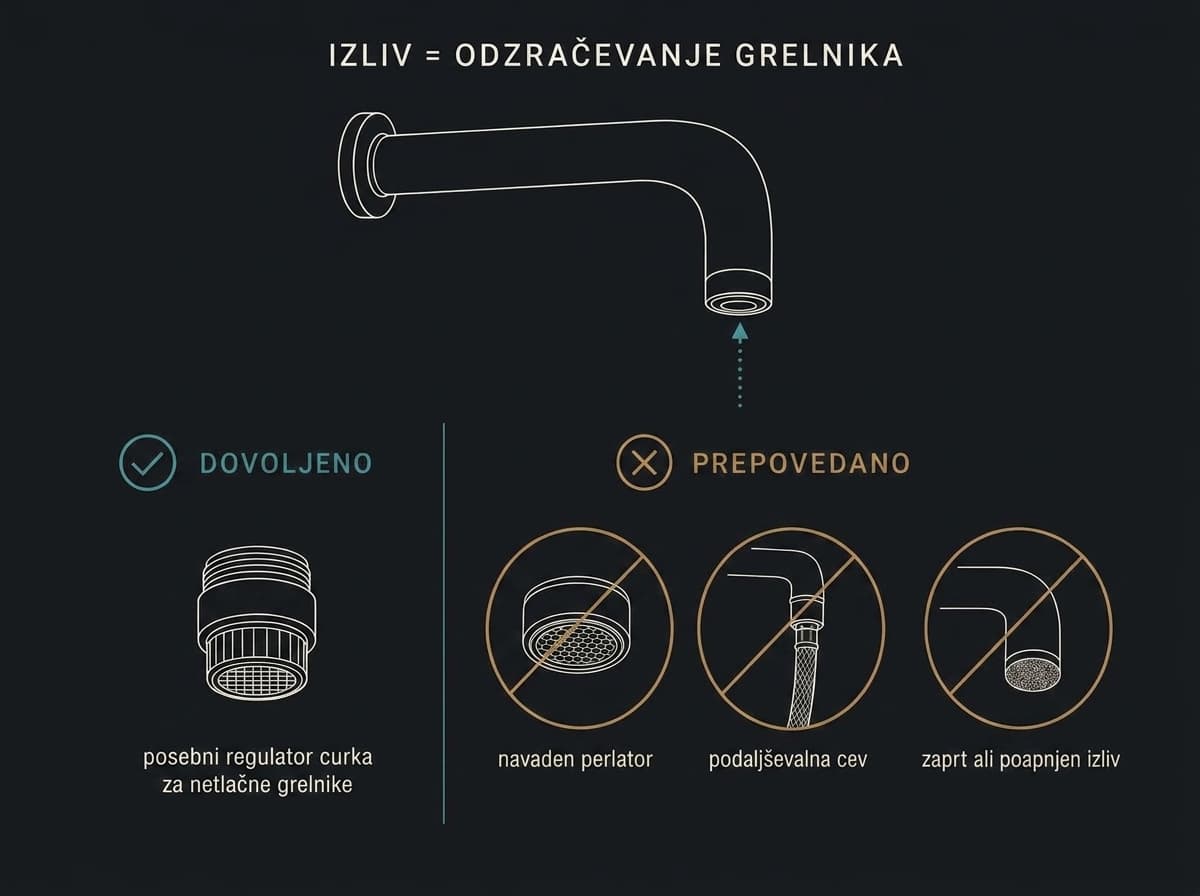

Izliv nizkotlačne pipe je hkrati odzračevanje grelnika, zato ga redno očistite vodnega kamna in ga nikoli ne zamašite. Uporabite samo regulator curka, predviden za netlačne grelnike. Obrabna dela sta regulator curka in glava pri izvlečnih izvedbah; v prostoru, kjer zmrzuje, pa grelnik pred zimo izpraznite.
Izliv nizkotlačne pipe ni samo iztok, ampak tudi odzračevanje sistema. Navodila grelnikov opozarjajo, da lahko vodni kamen izliv zamaši in grelnik spravi pod tlak. Zato izliv redno očistite vodnega kamna — in ga nikoli ne zapirajte, tudi ne z naknadno montiranimi nastavki. Kako regulator curka odvijete in ga očistite vodnega kamna, po korakih opisuje vodič zakaj pipa kaplja.
Obrabni deli so tudi tukaj majhni in zamenljivi: regulator curka na izlivu in glava pri izvlečnih izvedbah. Pri nakupu regulatorja preverite, ali je predviden za netlačne grelnike — navadni varčni perlator na nizkotlačno pipo ne sodi. Nadomestne dele, ki jih imamo v ponudbi, najdete med nadomestnimi deli.
Še opozorilo za lastnike počitniških hiš: zmrzal lahko uniči grelnik in priključeno pipo. Proizvajalci grelnikov zahtevajo vgradnjo v prostoru, kjer ne zmrzuje. Pred zimo torej grelnik izpraznite ali poskrbite, da prostor ne pade pod ledišče.
MONTAŽO PREPUSTITE MONTERJU
Proizvajalci grelnikov zahtevajo, da vgradnjo izvede strokovno usposobljen monter po veljavnih predpisih in njihovih navodilih. Pri odprtem priklopu navodila predpisujejo nepovratni ventil na vstopu vode v grelnik, ki prepreči iztekanje vode iz kotla, če v omrežju zmanjka vode — ob zamenjavi same pipe torej preverite tudi ta ventil in kotni ventil. Ta vodič vam pomaga izbrati pravo pipo; priklop naj izvede strokovnjak.
Kako se odločite: pet korakov
Določite sistem
Odprti (netlačni) grelnik z enim odjemnim mestom pomeni nizkotlačno pipo s tremi cevkami. Zaprti tlačni grelnik ali centralna topla voda pomenita običajno tlačno pipo z dvema priključkoma. Vmesne poti ni.
Zapišite položaj grelnika
Nad koritom ali pod njim. Proizvajalci ločijo nadumivalniško in podumivalniško izvedbo pretočne mešalne baterije, zato naj bo ta podatek ob naročilu pri roki — od njega sta odvisni dolžina in razporeditev cevk.
Preverite največji dovoljeni pretok
Poiščite ga v tabeli podatkov grelnika (pogosto 5 l/min pri 5-litrskih modelih). Armatura mora biti ob montaži nastavljena tako, da polno odprta te vrednosti ne preseže. Sicer voda ne bo dovolj topla ali pa bo pipa dlje iztekala.
Izberite model in zaključek
Šele tu pridejo na vrsto videz, doseg izliva in izvlečna prha. Preverite, da izdelek nizkotlačni priklop navaja v naslovu ali specifikaciji, ne le v opisu kategorije.
Dogovorite se za montažo
Ob zamenjavi pipe naj monter preveri še kotni ventil, nepovratni ventil na vstopu v grelnik in omejevalnik dotoka. To so trije drobni deli, ki odločajo, ali bo nova pipa delovala mirno.
Če toplo vodo potrebujete na več odjemnih mestih, odprti sistem ne zadošča. Takrat pride v poštev zaprti (tlačni) grelnik z varnostnim ventilom na dotočni cevi ali centralna priprava tople vode, na korito pa običajna tlačna pipa. Kako jo izberete po višini, dosegu in zaključku, preberite v vodiču kako izbrati kuhinjsko pipo, celotno ponudbo pa najdete med kuhinjskimi pipami.
Nizkotlačne pipe
Modeli s priklopom na tri cevi za odprte (netlačne) grelnike vode pod ali nad koritom.
Ogled kategorije →Niste prepričani, kateri sistem imate doma? Pošljite nam fotografijo omarice pod koritom in napisne tablice grelnika — pred nakupom skupaj preverimo, katera pipa sodi na vaš priklop in kateri pretok še prenese vaš grelnik. Nekaj minut preverjanja vas obvaruje pred drago napako.
